一、型号说明
举例：G3-10220
G3:高频电力/通信逆变器系列；
10220：10指1KW；220指DC220V；
AC电压220V/110V，需下单时备注；常规为标准19英寸机架式
二、产品介绍
产品概述
本系列高频电力或通信逆变器（电力UPS），经过精心设计和优化，内置隔离电路设计，DC-DC隔离，DC-AC隔离，确保产品的稳定性和电力系统绝缘设计要求。能够满足电力系统、通信系统或其他不同领域对UPS电源的高标准要求。无论是在电力直流屏、交直流一体化电源系统、通信电源屏还是工业环境中，都能提供稳定、可靠的正弦波交流电源，确保用电设备安全、高效运行。适用于电池额定电压为DC24V，DC48V，DC110V，DC220V的逆变应急供电场合。
应用领域
电力系统：配套直流屏或交直流一体化电源系统，构成电力UPS交流备电。
通信系统：配套通信电源系统，构成通信交流不间断供电。
其他应用：在已有电池的供电系统中，构成交流备电系统。
主要用途
家用电器：空调、电视、冰箱、洗衣机等。
办公设备：电脑、打印机、复印机等。
商业设备：收银机、POS机、广告显示屏等。
电动工具：各种电动工具和机械设备。
电力系统：高低压柜系统的操作和控制、事故照明等。
工业设备：生产线、机械设备等。
电信设备：通信基站、网络设备等。
特殊领域：满足特殊装备的严苛要求，提供稳定的电力保障。
核心特性：
1. 高质量电源输出
纯正弦波输出：确保波形优于市电，提供稳定的电力供应。
无杂波干扰：确保负载设备安全，避免因电源问题导致的损坏。
快速UPS转换：UPS模式下，转换时间小于5ms，保障用电连续性和稳定性。
2. 智能化管理和维护
智能DSP芯片控制：PCB集成模块化设计，简化维护流程。
降低维护成本：维护简易，提高设备稳定性，减少维护次数和成本。
3. 直观的用户界面
LED和LCD显示屏：实时显示运行参数和状态，操作便捷。
故障信息显示：故障直接显示，便于快速识别和解决问题。
4. 高效率能源转换
高转换效率：半载逆变环境下高达95%，市电环境下可达99%以上。
低空耗：空载模式下功耗极低，实现高效节能。
5. 智能温控系统
节能耐用风扇：调速高速风扇，延长设备寿命，保障产品稳定运行。
6. 强大的负载能力
逆变器性能：强大的负载驱动能力，只要不超过电源的峰值功率，可带感性负载。
使用优势：能够应对各种负载需求，完全足功率设计，可以100%负载长时间运行。
7. 长寿命电路设计
隔离电路设计：DC-DC隔离，DC-AC隔离，确保产品的稳定性。
优质器件选型：采用优质电子材料，稳定性高，寿命长，正常使用寿命在十年以上。
8. 全面保护机制
多重保护功能：包括低压、高压、高温、短路、过流、过载等保护，确保设备安全。
9. 抗干扰设计
超强的抗干扰能力，保证在复杂电磁环境下依然能够稳定工作，输出纯净的正弦波交流电。
10. 灵活的配置选项
可设置选择： 50HZ/60HZ可选，AC/DC用电优先模式可调，电池类型可选，中英文可选等。
11. 高品质组件
优质电子配件：包括完全足功率变压器、铜质接线端子、全铜品牌线材等，确保高效、安全和稳定的电力供应。
12. 电路设计全面、功能齐全
可以单市电开机，自带市电锂电激活功能。
产品功能介绍

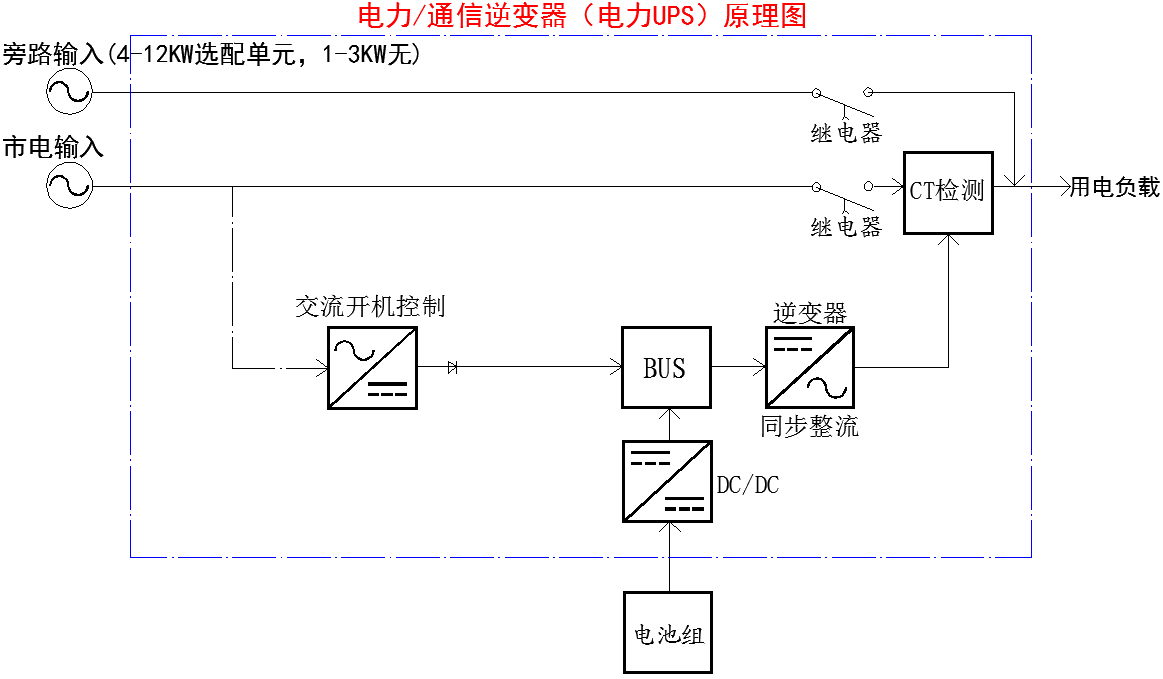

1:产品原理图
2:产品原理说明
A、输出：有市电，设置了交流主供（市电优先模式）
方式1：当市电正常时，市电直接输出供电；
方式2：当市电突然停电或异常，在5ms内系统自动切换至逆变供电，此时由电池供电，确保负载持续工作；
方式3：当市电恢复正常后，系统自动切换至市电供电；
B、输出：有市电，设置了直流主供（逆变优先模式）
方式1：当有市电OK时，只要电池有电可带载，电源将逆变输出；
方式2：当电池放电至不足，电源将自动切换至市电输出；（电池低压切换点可设置）
方式3：当检测电池充足，将自动切换至电池逆变模式输出。（电池恢复切换点可设置）
方式4：当市电故障、并且电池电压过低，逆变器将关闭输出。
如果此时市电转为正常，UPS电源将自动开机实现市电输出。
如果电池充至可带载时，UPS电源将自动开机、逆变模式输出。（电池重启电压点可设置）
C、旁路输入说明：（1-3KW的无，4-12KW的为选配）
配有旁路输入的，当市电输入和逆变均故障时，电源将自动切换至旁路供电；
配有旁路输入的，可以节省前端双电源，市电输入和旁路输入充当双电源使用；
|
DC24V系列 |
||||||||||
|
额定功率 |
1KW |
2KW |
3KW |
4KW |
|
|
|
|
|
|
|
额定电池电压 |
DC24V |
|||||||||
|
电池电压范围 |
DC20-32V |
低压警告 |
22V(跟随低压断电，高1V) |
|||||||
|
低压断电 |
21V(20-24V可调) |
|||||||||
|
低压恢复 |
27V(跟随浮充电压，可调) |
|||||||||
|
高压断电 |
31.5V(30.5-32V可调) |
|||||||||
|
高压恢复 |
31V(低于高压断电0.5V) |
|||||||||
|
低压关机 |
19Vdc(低于此电压关整机，保护电池，需手动重启) |
|||||||||
|
直流优先型 |
电池低压切换至市电电压点 |
22V(可以21-25.5V设置) |
||||||||
|
充足后转回电池供电电压点 |
26V(可以24-29V设置) |
|||||||||
|
DC48V系列 |
||||||||||
|
额定功率 |
1KW |
2KW |
3KW |
4KW |
5KW |
6KW |
8KW |
10KW |
12KW |
|
|
额定电池电压 |
DC48V |
|||||||||
|
电池电压范围 |
DC40-64V |
低压警告 |
44V(跟随低压断电，高2V) |
|||||||
|
低压断电 |
42V(40-48V可调) |
|||||||||
|
低压恢复 |
54V(跟随浮充电压，可调) |
|||||||||
|
高压断电 |
63V(61-64V可调) |
|||||||||
|
高压恢复 |
62V(低于高压断电1V) |
|||||||||
|
低压关机 |
38Vdc(低于此电压关整机，保护电池，需手动重启) |
|||||||||
|
直流优先型 |
电池低压切换至市电电压点 |
44V(可以42-51V设置) |
||||||||
|
充足后转回电池供电电压点 |
52V(可以48-58V设置) |
|||||||||
|
交流输入 |
额定交流输入电压 |
AC220V(市电/发电机) |
AC110V(市电/发电机) |
||||||||||
|
交流输入范围 |
170-280Vac(UPS模式) 出厂默认 90-280Vac(APL电器模式) |
|
|||||||||||
|
市电欠压掉电电压点 |
170Vac±5V (UPS模式) 出厂默认 90Vac±5V (APL电器模式) |
|
|||||||||||
|
市电欠压恢复电压点 |
180Vac±5V (UPS模式) 出厂默认 100Vac±5V (APL电器模式) |
|
|||||||||||
|
市电过压掉电电压点 |
280Vac±5V |
|
|||||||||||
|
市电过压恢复电压点 |
270Vac±5V |
|
|||||||||||
|
交流输入频率 |
50HZ/60HZ（后台可选） |
||||||||||||
|
频率范围 |
40-65HZ（恢复点：42HZ、63HZ） |
||||||||||||
|
单市电开机功能 |
有 |
||||||||||||
|
UPS转换时间 |
<5ms（UPS模式）出厂默认；<13ms（电器模式） |
||||||||||||
|
交流输出 |
交流输出电压 |
220/230/240Vac±3%可选 |
|
||||||||||
|
交流输出频率 |
50±1HZ/60±1HZ（后台可选） |
||||||||||||
|
输出波形 |
纯正弦波（全电压段） |
||||||||||||
|
波形失真率 |
≤3%（线性负载） |
||||||||||||
|
逆变峰值效率 |
95% |
||||||||||||
|
动态响应 |
（0～100%）≤5% |
||||||||||||
|
功率因数 |
>0.9 |
||||||||||||
|
峰值功率(浪涌能力) |
3秒 2倍额定功率 |
||||||||||||
|
空耗(待机功耗) |
30W（以6048机型实测，不同机型会有差异） |
||||||||||||
|
功率降额 |
不降额（不会随电池电压下降而降低输出功率） |
||||||||||||
|
工作环境 |
噪音（1米） |
≤40dB |
|||||||||||
|
使用环境温度 |
-40℃~+50℃ |
||||||||||||
|
存储环境温度 |
-40℃~+70℃ |
||||||||||||
|
湿度 |
0~90%，不结露 |
||||||||||||
|
使用海拔（m） |
≤5000 （高于1000要降额使用,1000起每升1000降10%使用） |
||||||||||||
|
连续运行时间 |
可以连续长时间运行 |
||||||||||||
|
冷却方式 |
温控变速风扇散热（要在通风条件下） |
||||||||||||
|
平均无故障工作时间 |
不低于50000小时 |
||||||||||||
|
保护功能 |
绝缘强度（输入和输出） |
1500Vac，1分钟不击穿 |
|||||||||||
|
绝缘电阻 |
不低于2MΩ |
||||||||||||
|
过载保护 |
≥101%以上负载，60秒后关断交流输出,蜂鸣器长鸣报警 ≥120%以上负载，10秒后关断交流输出,蜂鸣器长鸣报警 ≥140%以上负载， 3秒后关断交流输出,蜂鸣器长鸣报警 （过载关断输出不关机，负载低于100%后30秒可自恢复） |
||||||||||||
|
短路保护 |
有，关断输出（间隔30秒检测是否恢复） |
||||||||||||
|
过温保护 |
有，关断输出（间隔160秒检测是否恢复） |
||||||||||||
|
风扇故障保护 |
有 |
||||||||||||
|
交流输入过压保护 |
有（带自恢复） |
||||||||||||
|
交流输入欠压保护 |
有（带自恢复） |
||||||||||||
|
输入频率超限保护 |
有（带自恢复） |
||||||||||||
|
电池过压保护 |
有（带自恢复） |
||||||||||||
|
电池低压保护 |
有（带自恢复） |
||||||||||||
|
告警方式 |
蜂鸣器声音告警+显示屏显示故障 |
||||||||||||
|
尺寸 |
1-3KW |
4-6KW |
8-12KW |
||||||||||
|
标准机架式2U |
标准机架式2U |
标准机架式3U |
|||||||||||
|
机身417*414*88宽深高mm |
机身420*445*88宽深高mm |
机身436*445*132宽深高mm |
|||||||||||
|
功率 |
1KW |
2KW |
3KW |
4KW |
5KW |
6KW |
8KW |
10KW |
12KW |
||||
|
净重 |
9 |
9 |
10 |
12 |
12 |
12 |
14 |
15 |
16 |
||||
|
毛重 |
10 |
10 |
11 |
13 |
13 |
13 |
15 |
16 |
17 |
||||
|
包装方式 |
加厚纸箱+加厚珍珠棉 |
||||||||||||
|
产品颜色 |
RAL7035细沙纹（常规颜色） |
||||||||||||
|
安全认证 |
CE-EMC认证 CE-LVD认证 FCC认证 UL检验报告 型式检验报告 |
||||||||||||
|
通讯方式 |
标配RS485 (可定制RS232/WIFI/GPRS/CAN等通讯方式） |
||||||||||||
|
防护等级 |
IP20 / 可定制 |
||||||||||||
|
标配说明 |
1路交流输入，1路直流输入，1路交流输出，RS485接口 |
||||||||||||
|
选配单元 |
1：故障干接点；2：外引开关盒；3：外引显示屏盒；4：RS232；5：WIFI模块；6：GPRS模块；7：以太网模块；8：CAN通讯；9:旁路输入； |
||||||||||||
|
其他说明 |
有批量的颜色可以定制，外观可以定制，可以单独买PCB自己组装； |
||||||||||||
