一、型号说明
举例：A3-1048
A3:高频UPS系列；
1048：10指1KW；48指DC48V；
AC电压220V/110V，机架式款/壁挂式款，需下单时备注；
二、产品介绍
产品概述
本系列高频UPS电源集逆变器、交流充电器于一体，经过精心设计和优化，能够满足不同领域和用电设备对UPS电源的高标准要求。无论是在家庭、商业还是工业环境中，都能提供稳定、可靠的正弦波交流电源，确保用电设备安全、高效运行。适用于电池额定电压为DC12V，DC24V，DC36V，DC48V，DC60V，DC72V，DC96，DC110V，DC192V，DC220V，DC240V的逆变或充电或应急供电备电场合。
应用领域
备电场合：需要对电池充电备电场合
应急供电：应急供备电场合
小型储能：小型储能备电场景
充电场合：可充当大功率充电器使用
车载备电：车载充电储能备电场景
主要用途
家用电器：照明、空调、电视、冰箱、洗衣机等。
办公设备：电脑、打印机、复印机等。
商业设备：收银机、POS机、广告显示屏等。
电动工具：各种电动工具和机械设备。
电力系统：电网、电站控制设备等。
工业设备：生产线、机械设备等。
电信设备：通信基站、网络设备等。
核心特性：
1. 高质量电源输出
纯正弦波输出：确保波形优于市电，提供稳定的电力供应。
无杂波干扰：确保负载设备安全，避免因电源问题导致的损坏。
快速UPS转换：UPS模式下，转换时间小于5ms，保障用电连续性和稳定性。
2. 智能化管理和维护
智能DSP芯片控制：PCB集成模块化设计，简化维护流程。
降低维护成本：维护简易，提高设备稳定性，减少维护次数和成本。
3. 直观的用户界面
LED和LCD显示屏：实时显示运行参数和状态，操作便捷。
故障信息显示：故障直接显示，便于快速识别和解决问题。
4. 高效率能源转换
高转换效率：半载逆变环境下高达95%，市电环境下可达99%以上。
低空耗：空载模式下功耗极低，实现高效节能。
5. 多功能充电支持
市电或发电机充电：三阶段式智能充电，兼容铅酸、锂电池、固态电池等多种电池类型。
6. 智能温控系统
节能耐用风扇：调速高速风扇，延长设备寿命，保障产品稳定运行。
7. 强大的负载能力
逆变器性能：强大的负载驱动能力，只要不超过电源的峰值功率，可带感性负载。
使用优势：能够应对各种负载需求，完全足功率设计，可以100%负载长时间运行。
8. 长寿命电路设计
隔离电路设计：DC-DC隔离，DC-AC隔离，确保产品的稳定性。
优质器件选型：采用优质电子材料，稳定性高，寿命长，正常使用寿命在十年以上。
9. 全面保护机制
多重保护功能：包括低压、高压、高温、短路、过流、过载等保护，确保设备安全。
10. 抗干扰设计
超强的抗干扰能力，保证在复杂电磁环境下依然能够稳定工作，输出纯净的正弦波交流电。
11. 灵活的配置选项
可设置选择：充电优先模式选择，50HZ/60HZ可选，AC/DC用电优先模式可调，电池类型可选，充电电流可调，中英文可选，节能选择等。
12. 高品质组件
优质电子配件：包括完全足功率变压器、铜质接线端子、全铜品牌线材等，确保高效、安全和稳定的电力供应。
13. 电路设计全面、功能齐全
可以单市电开机，自带市电锂电激活功能。
产品功能介绍

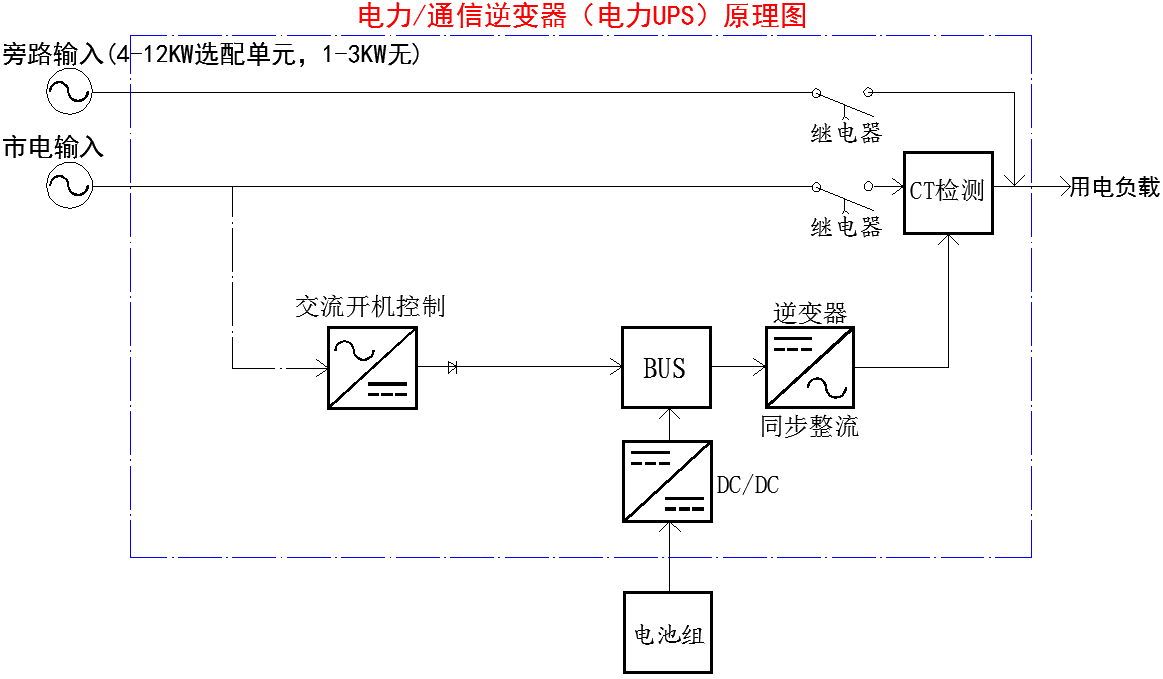

1:产品原理图
2:产品原理说明
A、输出：有市电，设置了交流主供（市电优先模式）
方式1：当市电正常时，市电直接输出供电；
方式2：当市电突然停电或异常，在5ms内系统自动切换至逆变供电，此时由电池供电，确保负载持续工作；
方式3：当市电恢复正常后，系统自动切换至市电供电；
B、输出：有市电，设置了直流主供（逆变优先模式）
方式1：当有市电OK时，只要电池有电可带载，电源将逆变输出；
方式2：当电池放电至不足，电源将自动切换至市电输出；（电池低压切换点可设置）
方式3：当检测电池充足，将自动切换至电池逆变模式输出。（电池恢复切换点可设置）
方式4：当市电故障、并且电池电压过低，逆变器将关闭输出。
如果此时市电转为正常，UPS电源将自动开机实现市电输出。
如果电池充至可带载时，UPS电源将自动开机、逆变模式输出。（电池重启电压点可设置）
C、旁路输入说明：（1-3KW的无，4-12KW的为选配）
配有旁路输入的，当市电输入和逆变均故障时，电源将自动切换至旁路供电；
配有旁路输入的，可以节省前端双电源，市电输入和旁路输入充当双电源使用；
旁路输入时，不充电，直接旁路输出；
3、智能充电功能说明：
A、可以给不同种类的电池充电；市电充电电流大小可调、可取消；
B、充电方式为智能充电：
情况I：当检测到电池电压较低时：恒流充电——恒压充电（均充）——浮充（三段式）
情况II：当检测到电池电压较高时：恒流充电——浮充（两段式）
三、参数表
DC110V系列
额定功率
1KW
2KW
3KW
4KW
5KW
6KW
8KW
10KW
12KW
额定电池电压
DC108V
电池电压范围
DC90-144V
低压警告
99V(跟随低压断电，高4.5V)
低压断电
94.5V(90-108V可调)
低压恢复
121.5V(跟随浮充电压，可调)
高压断电
141V(137.2-144V可调)
高压恢复
139.5V(低于高压断电2.25V)
低压关机
85.5Vdc(低于此电压关整机，保护电池，需手动重启)
直流优先型
电池低压切换至市电电压点
99V(可以94.5-114.5V设置)
充足后转回电池供电电压点
117V(可以108-130.5V设置)
市电充电电流
MAX4A
MAX9A
MAX13A
MAX18A
MAX22A
MAX26A
MAX35A
MAX44A
MAX53A
DC192V系列
额定功率
1KW
2KW
3KW
4KW
5KW
6KW
8KW
10KW
12KW
额定电池电压
DC192V
电池电压范围
DC160-256V
低压警告
176V(跟随低压断电，高8V)
低压断电
168V(160-192V可调)
低压恢复
216V(跟随浮充电压，可调)
高压断电
252V(244-256V可调)
高压恢复
248V(低于高压断电4V)
低压关机
152Vdc(低于此电压关整机，保护电池，需手动重启)
直流优先型
电池低压切换至市电电压点
176V(可以168-204V设置)
充足后转回电池供电电压点
208V(可以192-232V设置)
市电充电电流
MAX3A
MAX5A
MAX8A
MAX10A
MAX13A
MAX15A
MAX20A
MAX25A
MAX30A
DC220V系列
额定功率
1KW
2KW
3KW
4KW
5KW
6KW
8KW
10KW
12KW
额定电池电压
DC216V
电池电压范围
DC180-288V
低压警告
198V(跟随低压断电，高9V)
低压断电
189V(180-216V可调)
低压恢复
243V(跟随浮充电压，可调)
高压断电
283.5V(274.5-288V可调)
高压恢复
279V(低于高压断电4.5V)
低压关机
171Vdc(低于此电压关整机，保护电池，需手动重启)
直流优先型
电池低压切换至市电电压点
198V(可以189-229.5V设置)
充足后转回电池供电电压点
234V(可以216-261V设置)
市电充电电流
MAX2A
MAX4A
MAX7A
MAX9A
MAX11A
MAX13A
MAX18A
MAX22A
MAX26A
DC240V系列
额定功率
1KW
2KW
3KW
4KW
5KW
6KW
8KW
10KW
12KW
额定电池电压
DC240V
电池电压范围
DC200-320V
低压警告
220V(跟随低压断电，高10V)
低压断电
210V(200-240V可调)
低压恢复
270V(跟随浮充电压，可调)
高压断电
315V(305-320V可调)
高压恢复
310V(低于高压断电5V)
低压关机
190Vdc(低于此电压关整机，保护电池，需手动重启)
直流优先型
电池低压切换至市电电压点
220V(可以210-255V设置)
充足后转回电池供电电压点
260V(可以240-290V设置)
市电充电电流
MAX2A
MAX4A
MAX6A
MAX8A
MAX10A
MAX12A
MAX16A
MAX20A
MAX24A
交流输入
额定交流输入电压
AC220V(市电/发电机)
AC110V(市电/发电机)
交流输入范围
170-280Vac(UPS模式) 出厂默认
90-280Vac(APL电器模式)
市电欠压掉电电压点
170Vac±5V (UPS模式) 出厂默认
90Vac±5V (APL电器模式)
市电欠压恢复电压点
180Vac±5V (UPS模式) 出厂默认
100Vac±5V (APL电器模式)
市电过压掉电电压点
280Vac±5V
市电过压恢复电压点
270Vac±5V
交流输入频率
50HZ/60HZ（后台可选）
频率范围
40-65HZ（恢复点：42HZ、63HZ）
可充电电压范围
180-270Vac
单市电开机功能
有
UPS转换时间
<5ms（UPS模式）出厂默认；<13ms（电器模式）
交流输出
交流输出电压
220/230/240Vac±3%可选
交流输出频率
50±1HZ/60±1HZ（后台可选）
输出波形
纯正弦波（全电压段）
波形失真率
≤3%（线性负载）
逆变峰值效率
95%
动态响应
（0～100%）≤5%
功率因数
>0.9
峰值功率(浪涌能力)
3秒 2倍额定功率
空耗(待机功耗)
30W（以6048机型实测，不同机型会有差异）
功率降额
不降额（不会随电池电压下降而降低输出功率）
工作环境
噪音（1米）
≤40dB
使用环境温度
-40℃~+50℃
存储环境温度
-40℃~+70℃
湿度
0~90%，不结露
使用海拔（m）
≤5000 （高于1000要降额使用,1000起每升1000降10%使用）
连续运行时间
可以连续长时间运行
冷却方式
温控变速风扇散热（要在通风条件下）
平均无故障工作时间
不低于50000小时
保护功能
绝缘强度（输入和输出）
1500Vac，1分钟不击穿
绝缘电阻
不低于2MΩ
过载保护
≥101%以上负载，60秒后关断交流输出,蜂鸣器长鸣报警
≥120%以上负载，10秒后关断交流输出,蜂鸣器长鸣报警
≥140%以上负载， 3秒后关断交流输出,蜂鸣器长鸣报警
（过载关断输出不关机，负载低于100%后30秒可自恢复）
短路保护
有，关断输出（间隔30秒检测是否恢复）
过温保护
有，关断输出（间隔160秒检测是否恢复）
风扇故障保护
有
交流输入过压保护
有（带自恢复）
交流输入欠压保护
有（带自恢复）
输入频率超限保护
有（带自恢复）
电池过压保护
有（带自恢复）
电池低压保护
有（带自恢复）
告警方式
蜂鸣器声音告警+显示屏显示故障
尺寸
1-3KW
4-6KW
8-12KW
标准机架式2U
标准机架式2U
标准机架式3U
机身417*414*88宽深高mm
机身420*445*88宽深高mm
机身436*445*132宽深高mm
功率
1KW
2KW
3KW
4KW
5KW
6KW
8KW
10KW
12KW
净重
9
9
10
11
11
11
13
14
15
毛重
10
10
11
12
12
12
14
15
16
包装方式
加厚纸箱+加厚珍珠棉
产品颜色
机架式全套RAL7035细沙纹/壁挂式机身RAL7035细沙纹、面板细桔纹白（常规颜色）
安全认证
CE-EMC认证 CE-LVD认证 FCC认证 UL检验报告 型式检验报告
通讯方式
标配RS485 (可定制RS232/WIFI/GPRS/CAN等通讯方式）
防护等级
IP20 / 可定制
标配说明
1路交流输入，1路直流输入，1路交流输出，RS485接口
选配单元
1：故障干接点；2：外引开关盒；3：外引显示屏盒；4：RS232；5：WIFI模块；6：GPRS模块；7：以太网模块；8：CAN通讯；9:旁路输入；
其他说明
DC24V/48V/110V/220V机型为常备产品，DC12/36/60/72/96/192/240V机型为定制产品；有批量的颜色可以定制，外观可以定制，可以单独买PCB自己组装；
